O mě

Jsem programátor na volné noze. Zabývám se programováním PLC, HMI, SCADA, projektováním průmyslové procesní a strojní automatizace.

V oboru pracuji od roku 2014, kdy jsem začal pracovat pro společnost Antares-AZV s.r.o., kde jsem programoval a projektoval řízení strojů a procesních technologií, převážně v oboru zpracování a úpravy odpadních vod a přidružených technologí. Většinou jsem pracoval na větších filtračních kalolisech, flokulačních stanicích čerpacích stanicích pro plnění kalolisu a dalších. Většinou se jednalo o komplexnější celky se složitejším řízením, experimentální technologie nebo náročnější technologie na správné odladění technologických procesů.

Nabízím služby
v oboru průmyslové automatizace

Programování PLC

Programování a implementace systémů řízení strojů a průmyslových procesních technologií.

Více...

Visualizace
HMI, SCADA

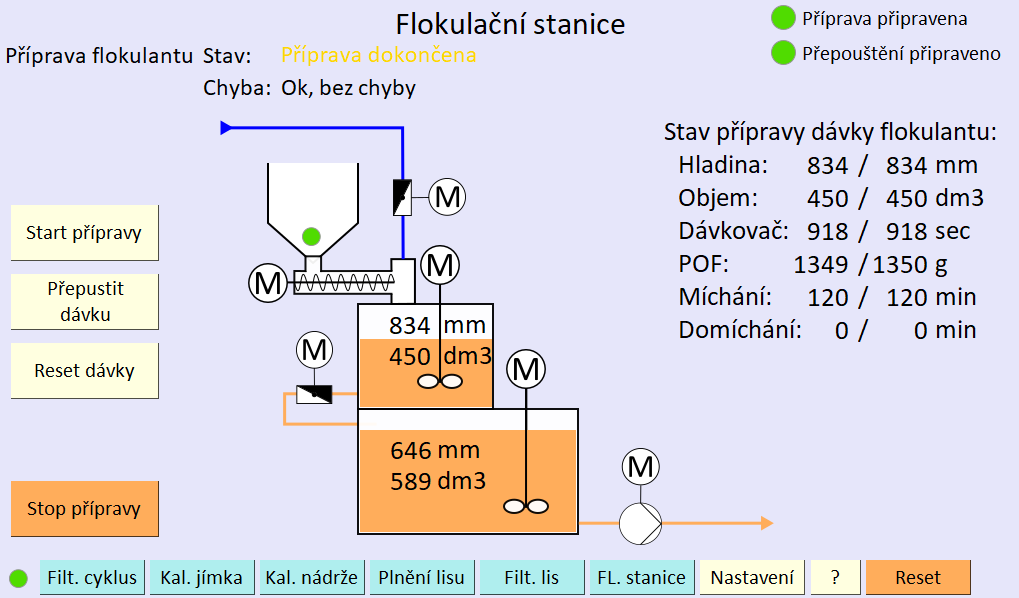

Příprava a programování systémů průmyslové visualizace řízení strojů a procesů.

Více...

Diagnostika řídících systémů

Provádím diagnostiku řídících systémů, hledám a řeším problémy.

Více...

Poradenství a projektování

Potřebujete poradit s technologií řízení průmyslových strojů a procesů?
Nebo potřebujete zpracovat elektro projekt.

Více...

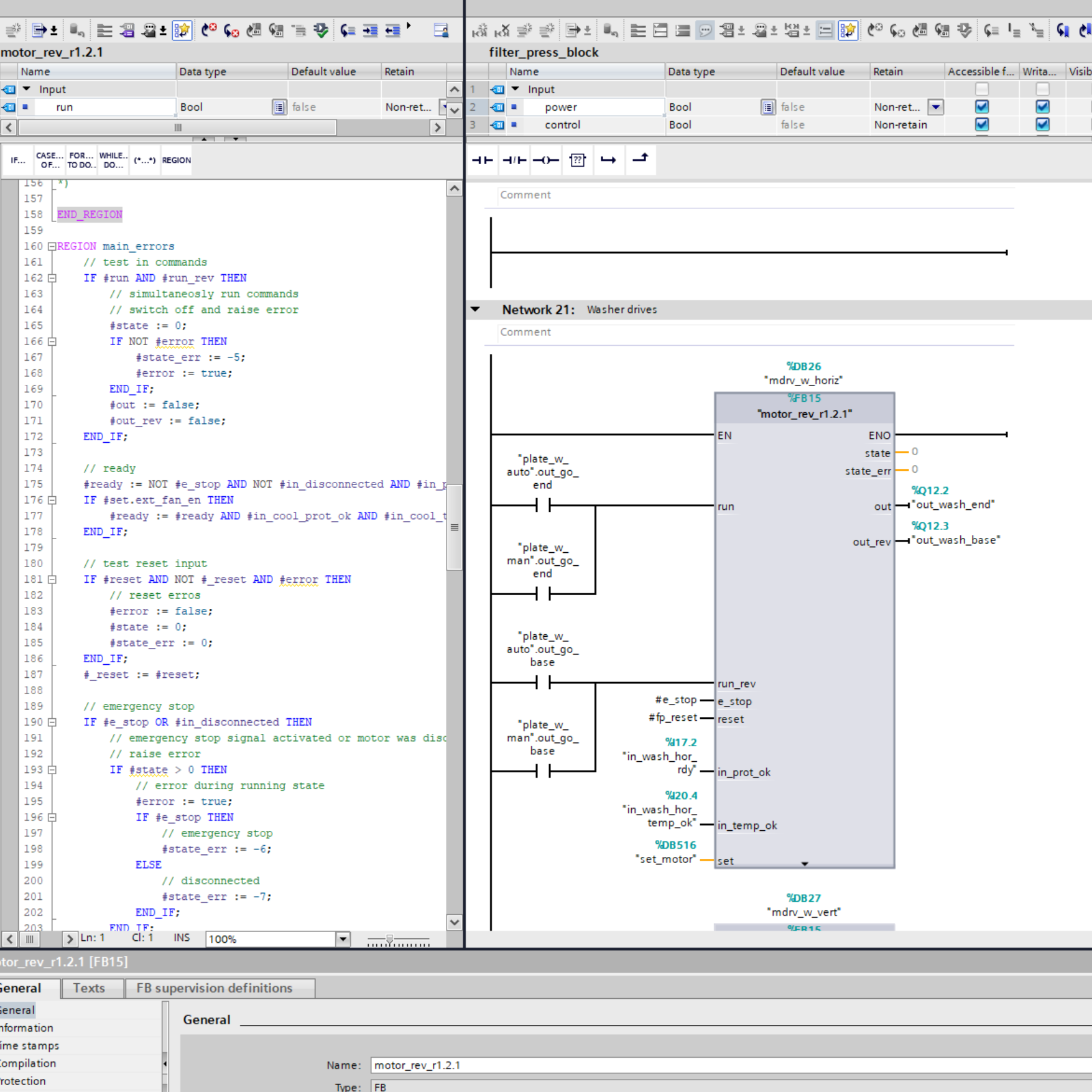

Programování PLC

PLC Siemens řady 1200, 1500 a starší řady

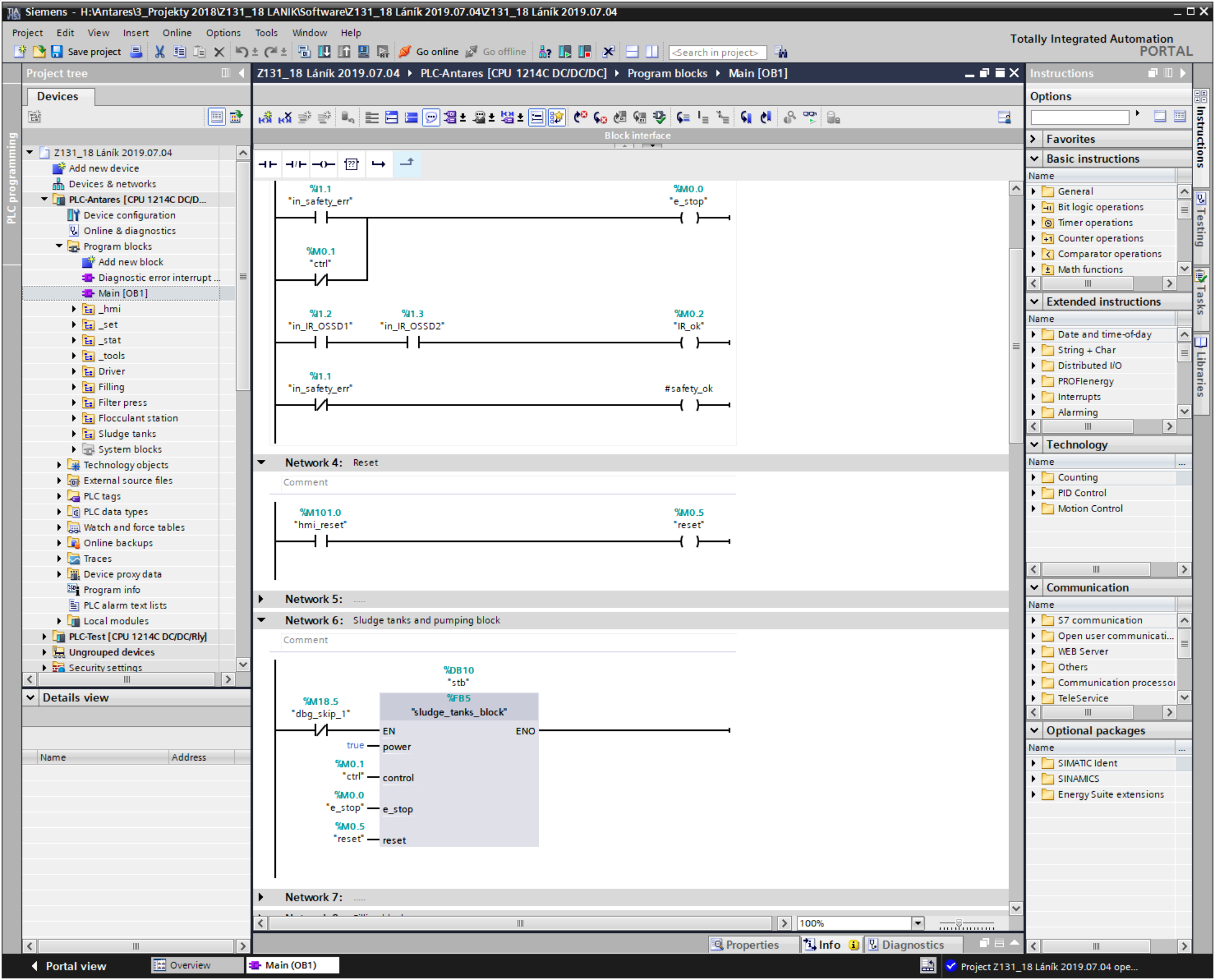

Programování v softwaru Siemenes TIA Portal
jazyky SCL, FBD a další podle ČSN EN 61131-3, programování v dalších jazycích C, C++, ...
implementace technologií Profinet, IO link, Modbus, ...
programování PLC dalších výrobců ABB, AB, ...

Převážně se zabývám programováním PLC Siemens, se kterými mám největší zkušenosti. Nabízím programování od řízení nejmenších jednoúčelových strojů až po řízeních komplexnějších procesních technologií.

Součástí nabízených služeb je oživení a odladění programů na místě instalace stroje nebo technologie.

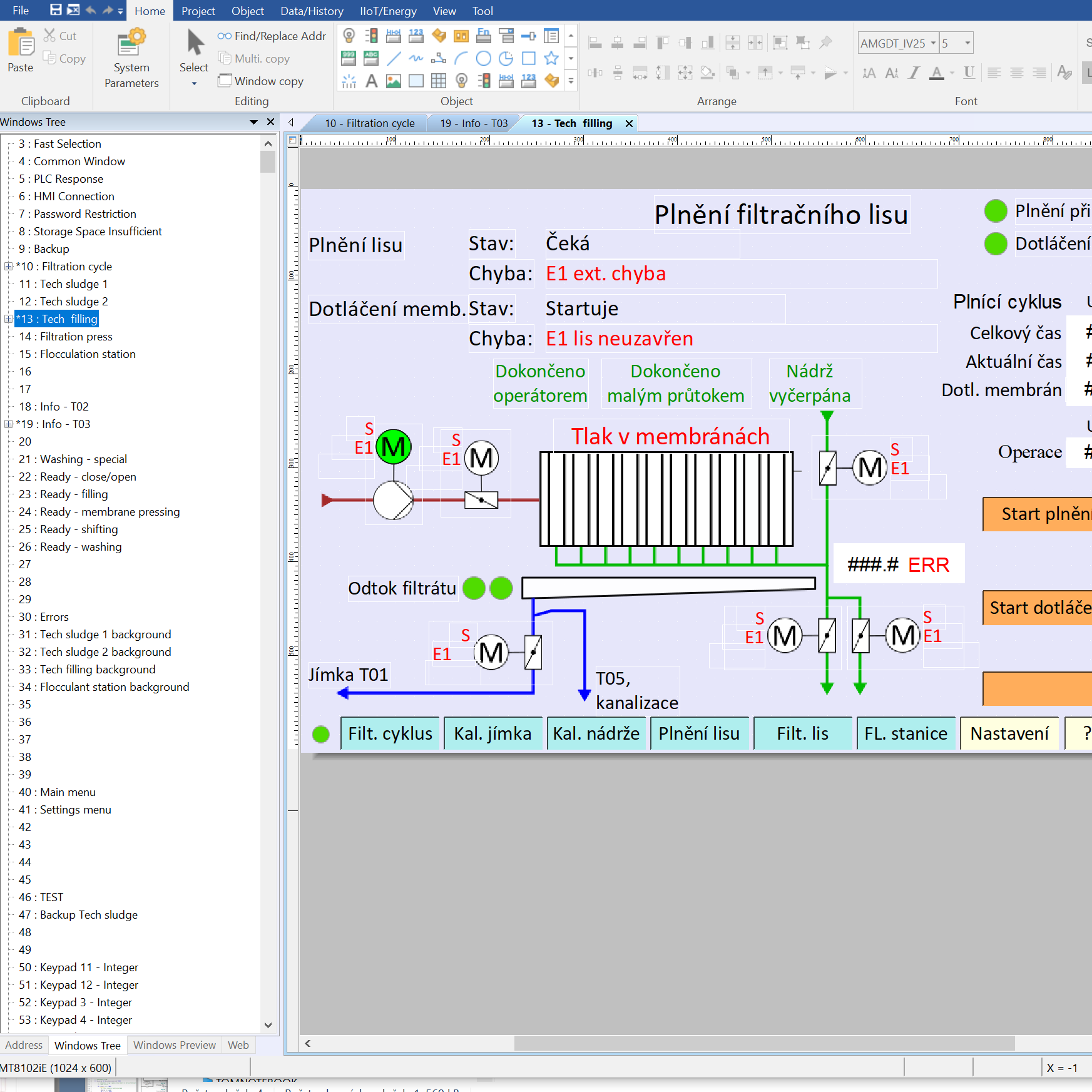

Vizualizace HMI a SCADA

vizualizace pro malé ovládací HMI panely od 4" do cca 20" výrobců Siemens, Weintek, ESA a další
Programování v softwaru Siemenes TIA Portal a dalších dle výrobce panelu.
programování velkých SCADA visualizací Siemens WinCC, Reliance, ...

Převážně se zabývám vizualizací HMI na panelech a v posledních letech i vizualizací SCADA tak aby byly naplněny náročnější požadavky zákazníků zvlášť na záznam a archivaci dat a propojování s dalšímy systémy.

Součástí nabízených služeb je oživení a odladění vizualizace na místě instalace stroje nebo technologie. Popřípadě odladění na dálku.

Diagnostika řídících systémů PLC

diagnostika PLC Siemens a dalších výrobců, debuging a ladění softwaru
diagnostika veškerých prvků průmyslové automatiace digitálních a analogových snímačů, aktorů, frekvenčních měničů, komunikačních modulů, ...
kontrola funkčnosti, hledánání chyb na úrovni elektroinstalace, kabelových propojení
řešení nalezených chyb, problémů, doporočuní pro další provoz

Máte problém s vaším strojem nebo procesní technologií? Pomůžu vám najít a identifikovat problém. Drobné chyby opravím na místě. Pro řešení složitejších problémů doporučím vhodné náhradní díly, zajístím objednání a výměnu, popřípadně navrhnu další opatření pro snížení chybovosti...

Poradenství a projektování

V oboru automatizace řízení strojů a procesní technologie poskytuju poradenství, konzulatace a projekční práce.
Pomůžu vám s realizací od prvotních ideí, vývojem a optimalizací produktu až po finální výrobu a zprovoznění u vás nebo u zákazníka.

Ukázky realizovaných projektů
se společností ANTARES-AZV s.r.o.

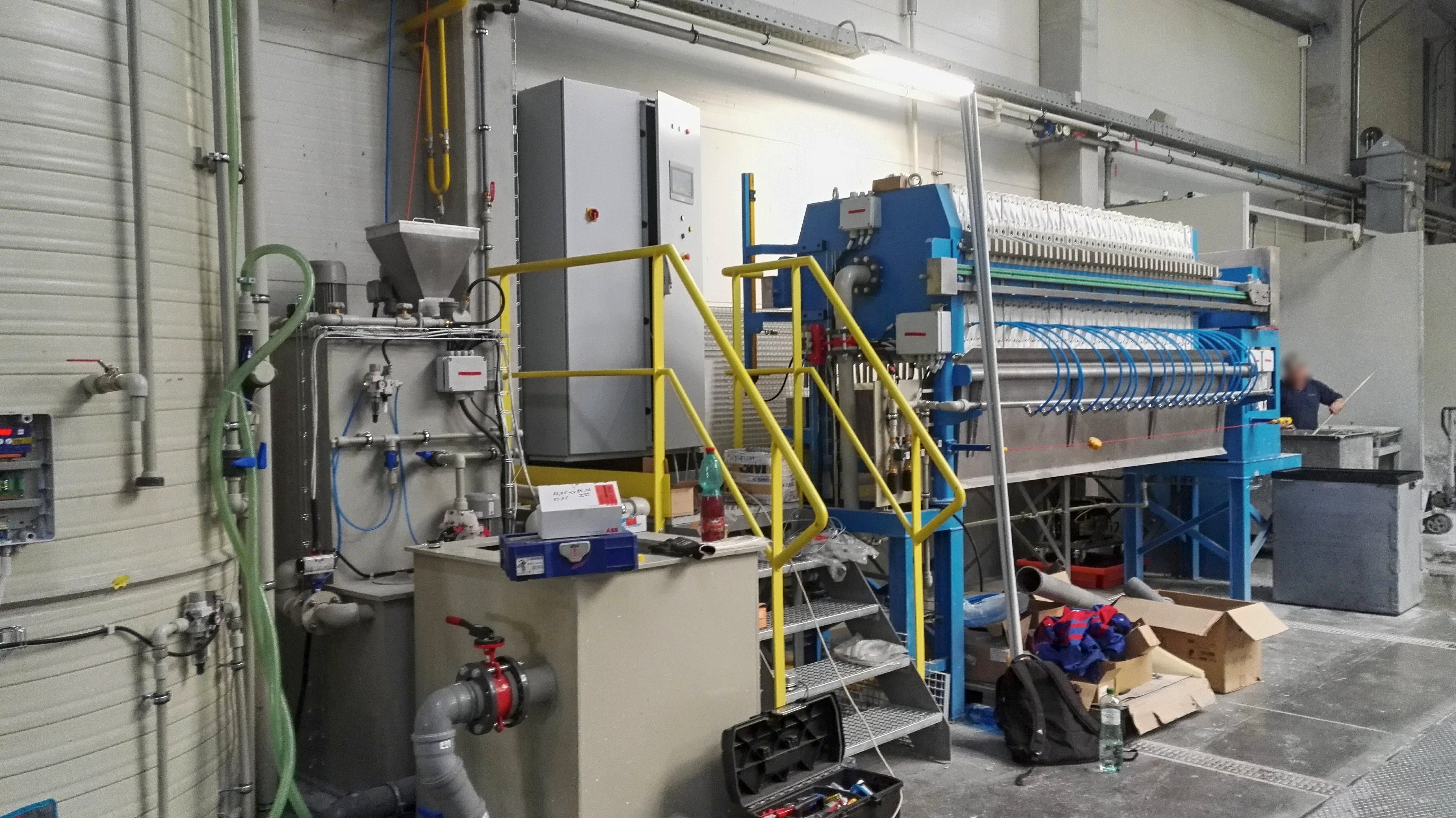

Zpracování odpadních kalů z výroby v Boskovicích

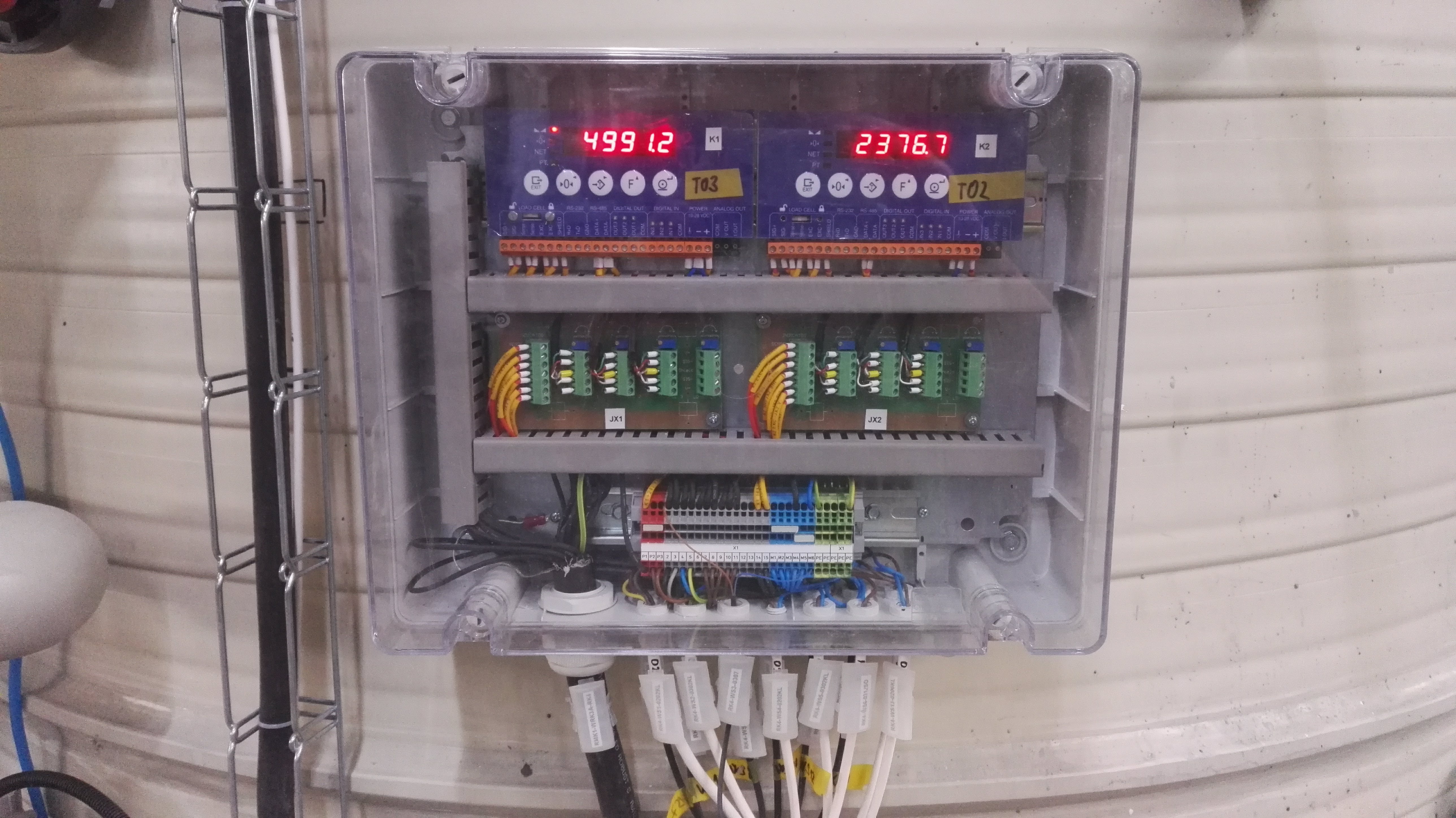

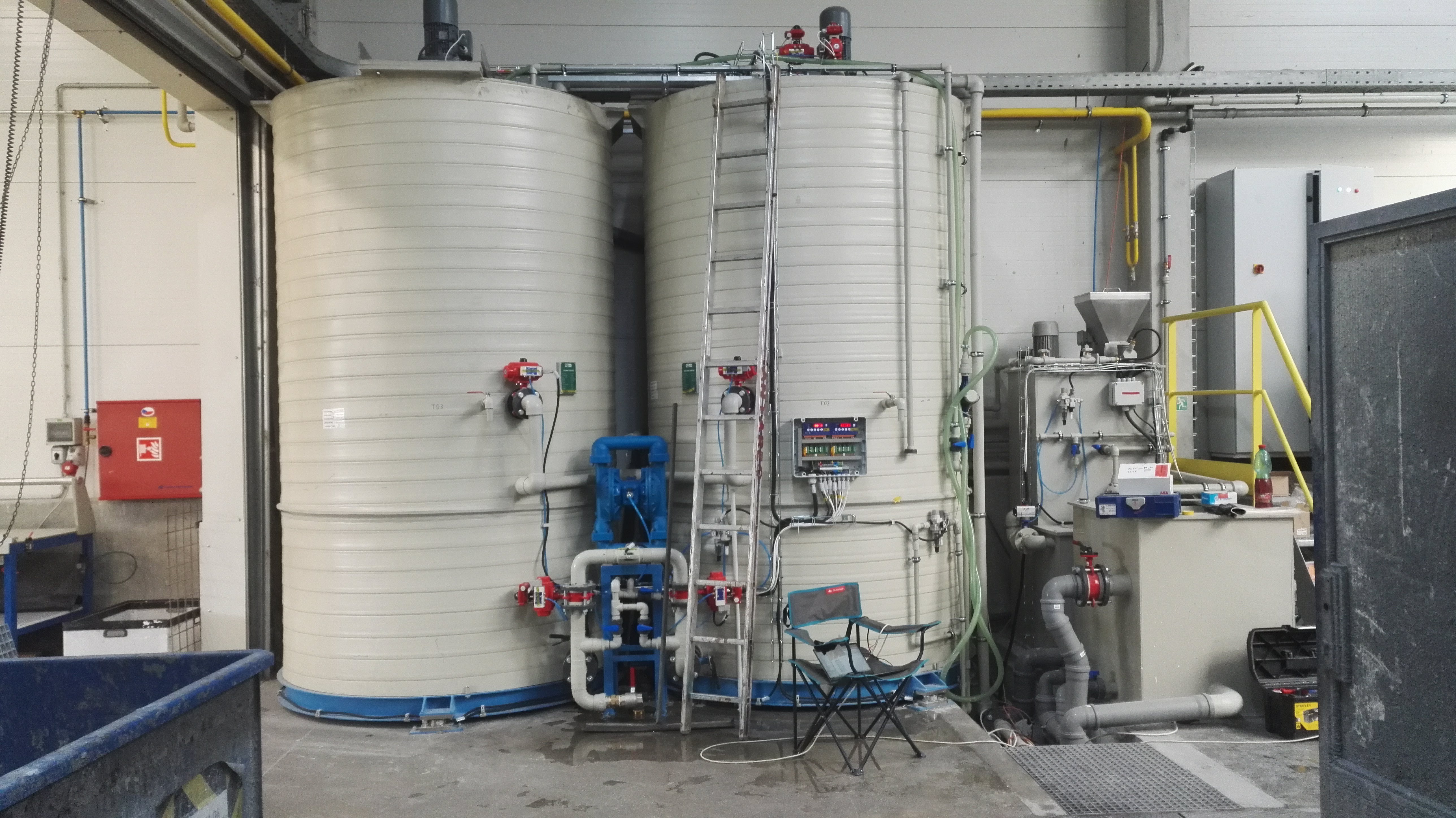

Technologie zpracování a filtrace odpaních kalů a vody z výroby. Odpadní vody jsou přečerpávany do dvou procesních nádrží. Po zaplnění nádrže je nádrž zvážena a je změřena výška hladiny. Výpočte se hustota odpaních kalů v nádrži a vypočte se potřebné množství flokulantu. Flokulant je nadávkován do nádrže, rozmíchán a poté se nechá kal usadit. Po usazení kalu se odpustí voda a zbylý kal se čerpadlem přefiltruje přes uzavřený filtrační lis. Odpadní voda je dále standardně zpracována v čističce odpadních vod a pevné koláče z filtračního jsou odvezeny na skládku.

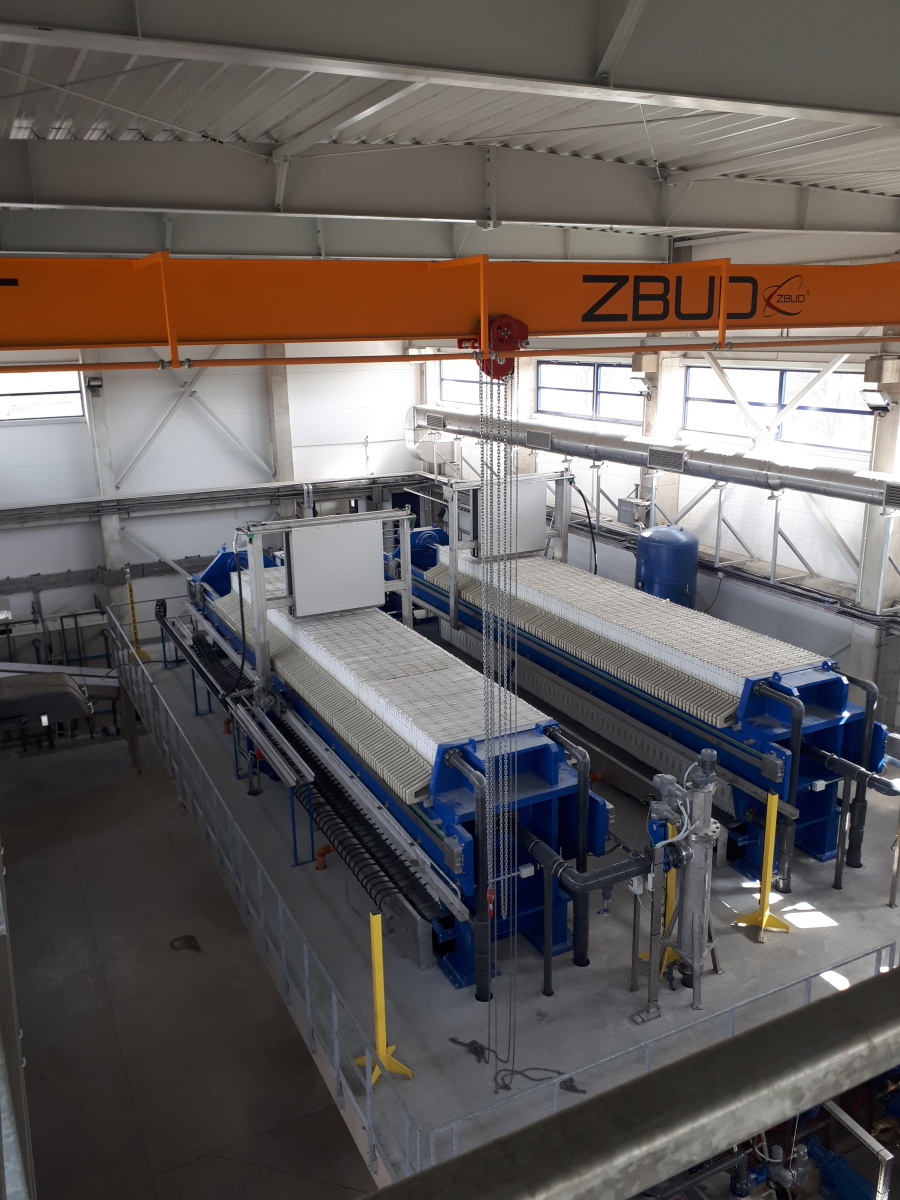

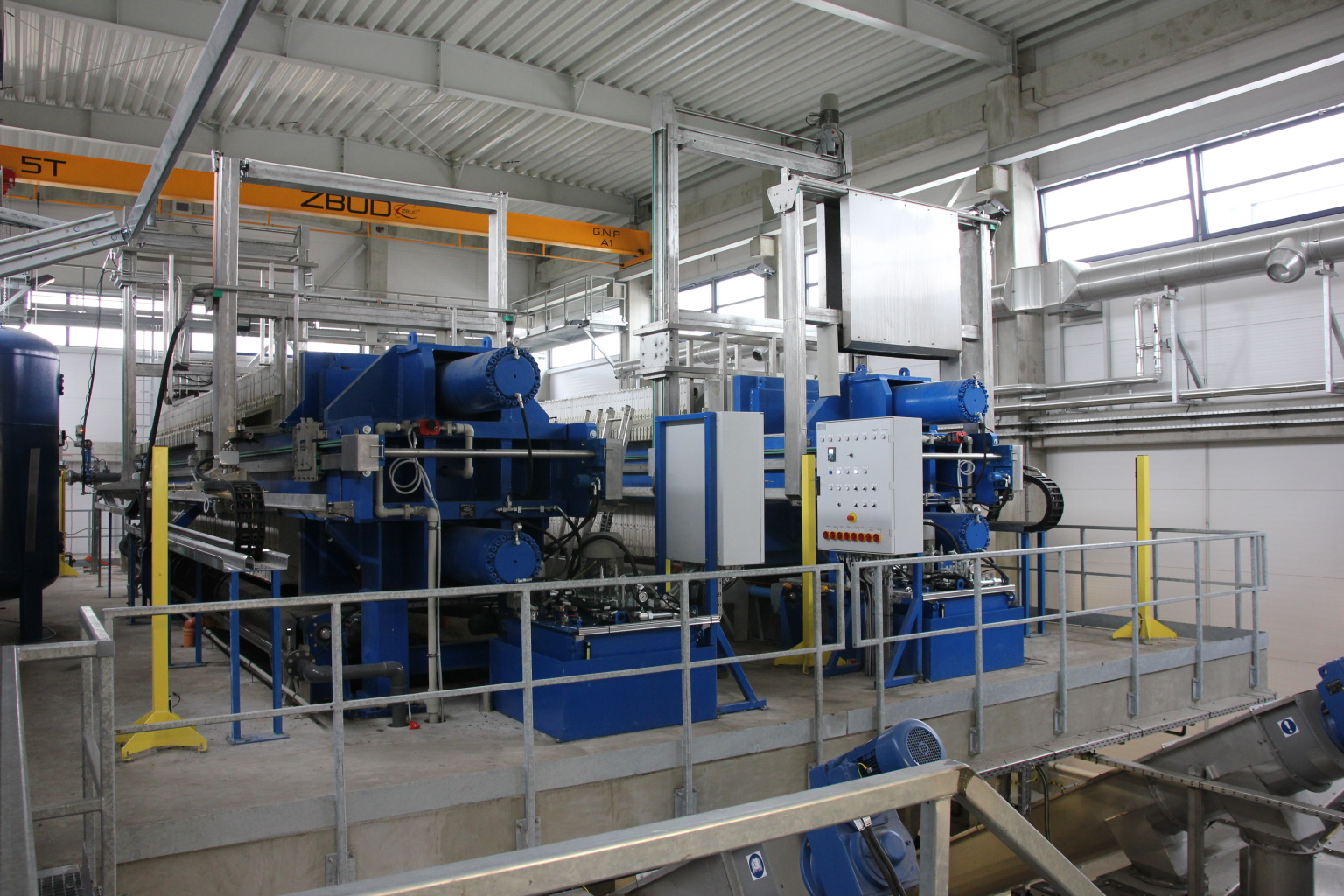

Filtrace odpadních vod v Tychy

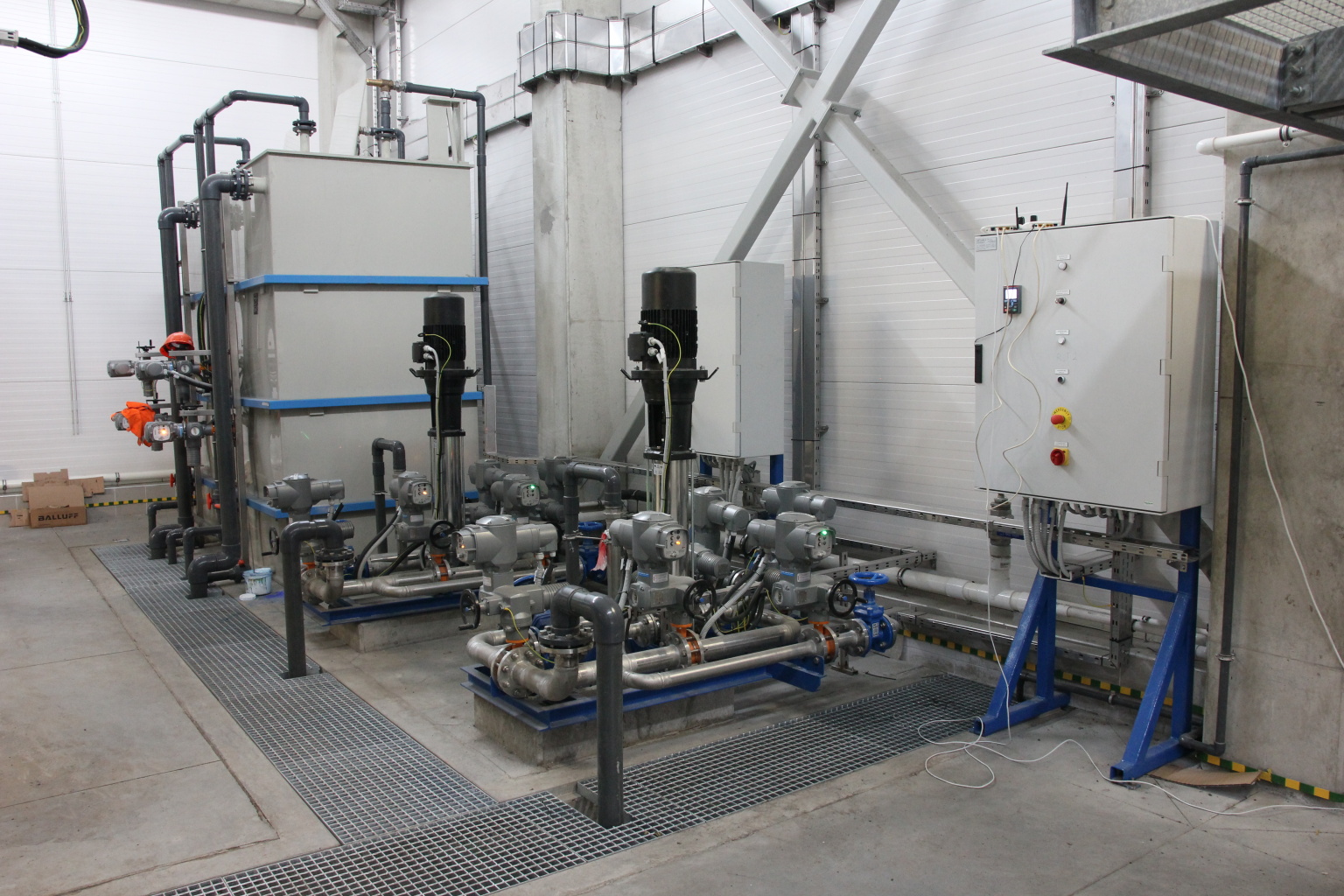

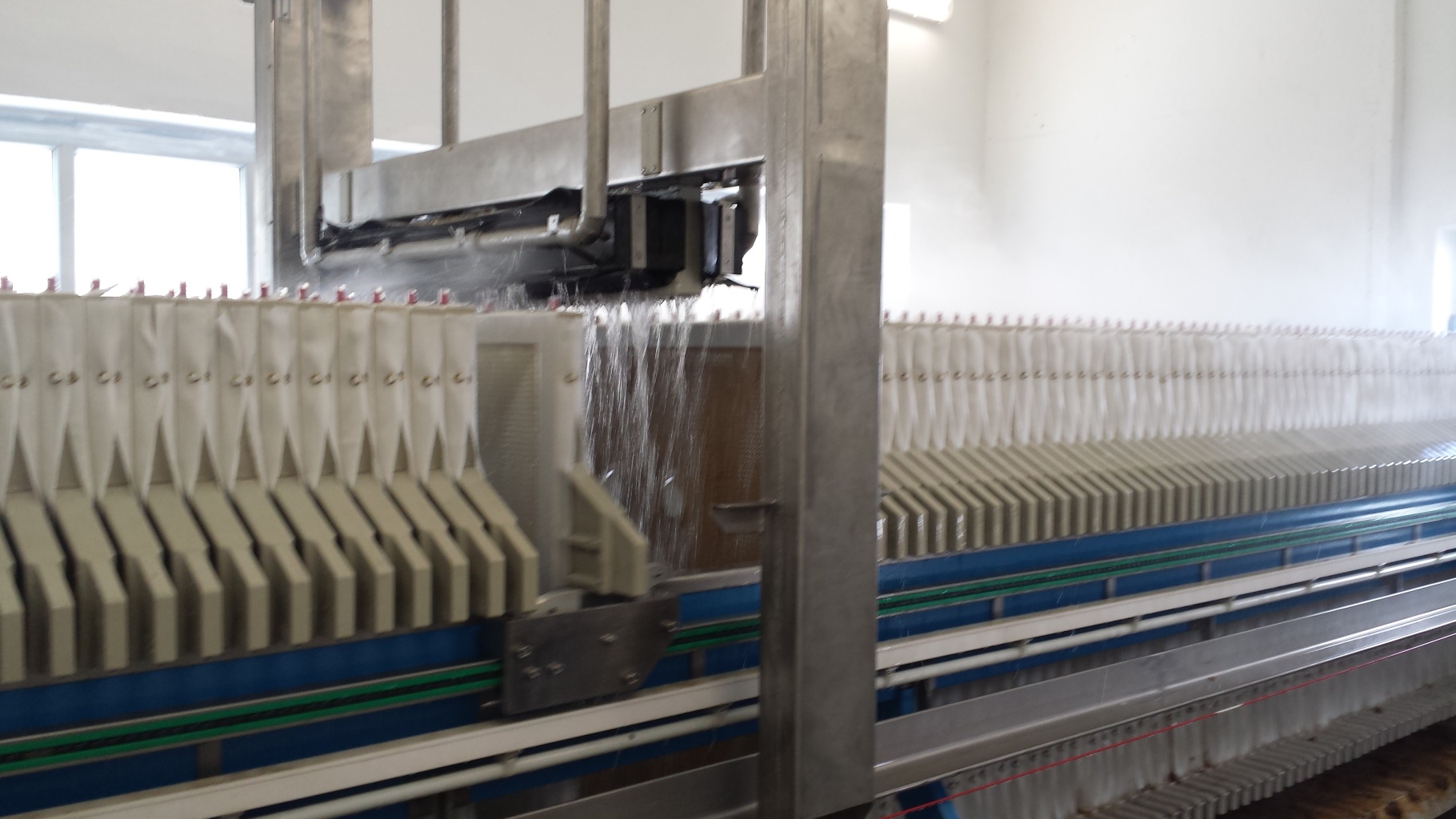

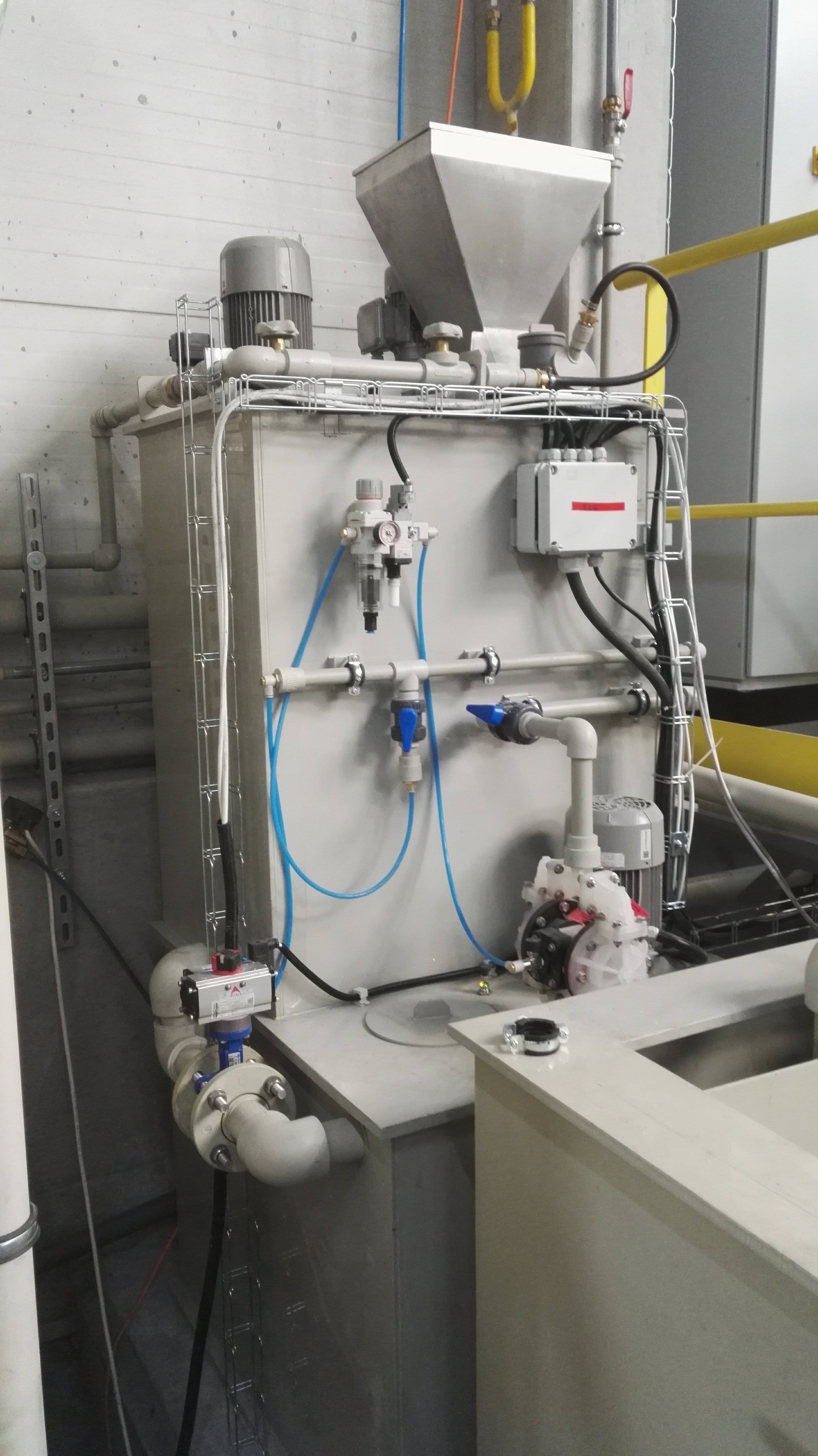

Filtrace vyzráleho kalu na čističce odpadních vod čističce odpadních vod v Tychy v Polsku. Technologie se skládá ze dvou membránových filtračních lisů s automatickým oškrabem a ostřikem plachetek, stanicí dotláčení membrán a stanic přípravy flokulantu. Během plnění kalolisu je do plnícího potrubí dávkován v přesném poměru (průtoku) připravený flokulant. Po dokončení plnění probíhá dotláčení membrán, které odstrní z koláčů zbytkovou vodu. Vyprázdnění kalolisu je prováděno automatickým oškrabem všech desek. Plachetky je možné v případě potřeby automaticky ostříkat tlakovou vodou.

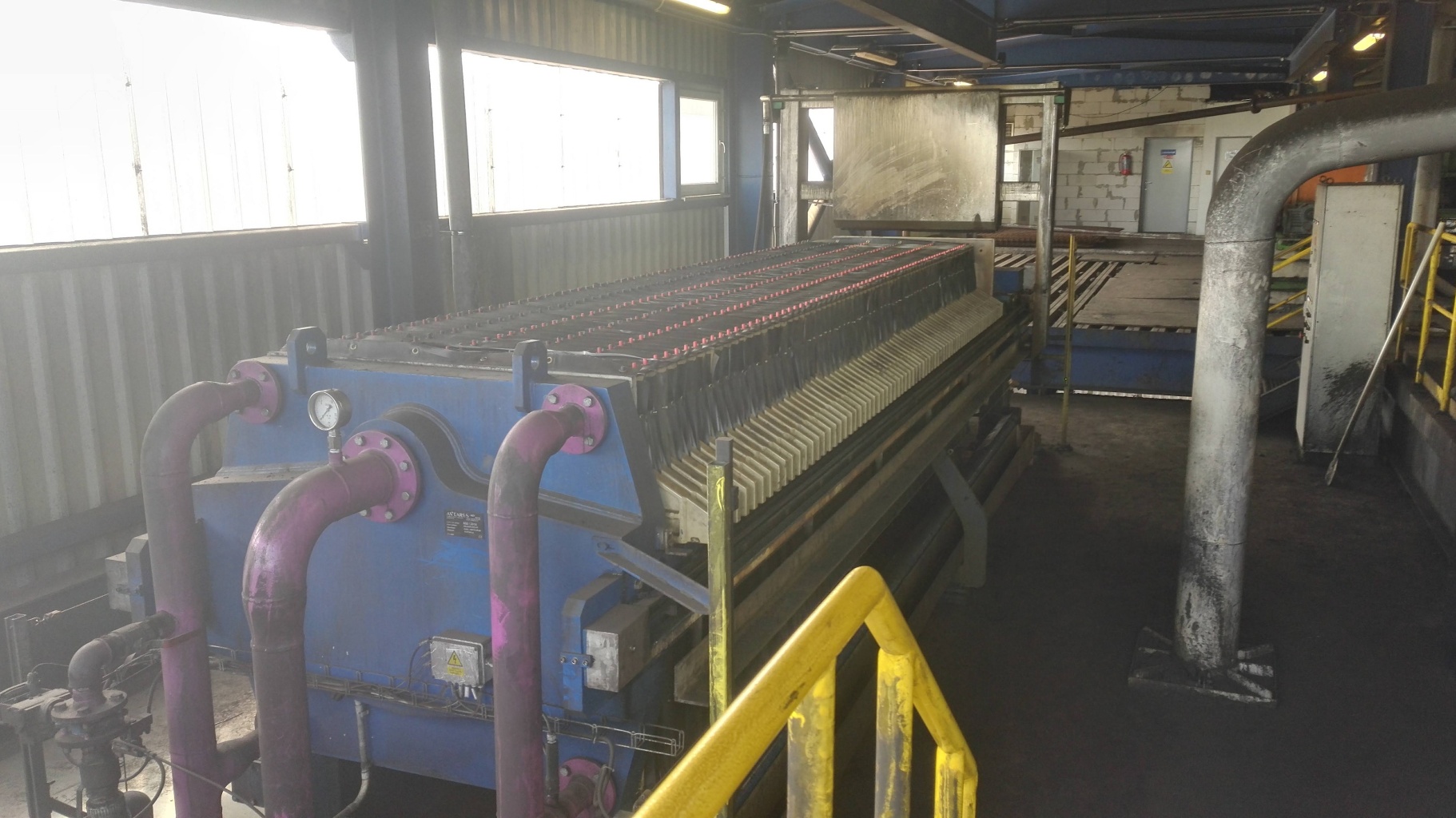

Halda v Ostravě Heřmanicích

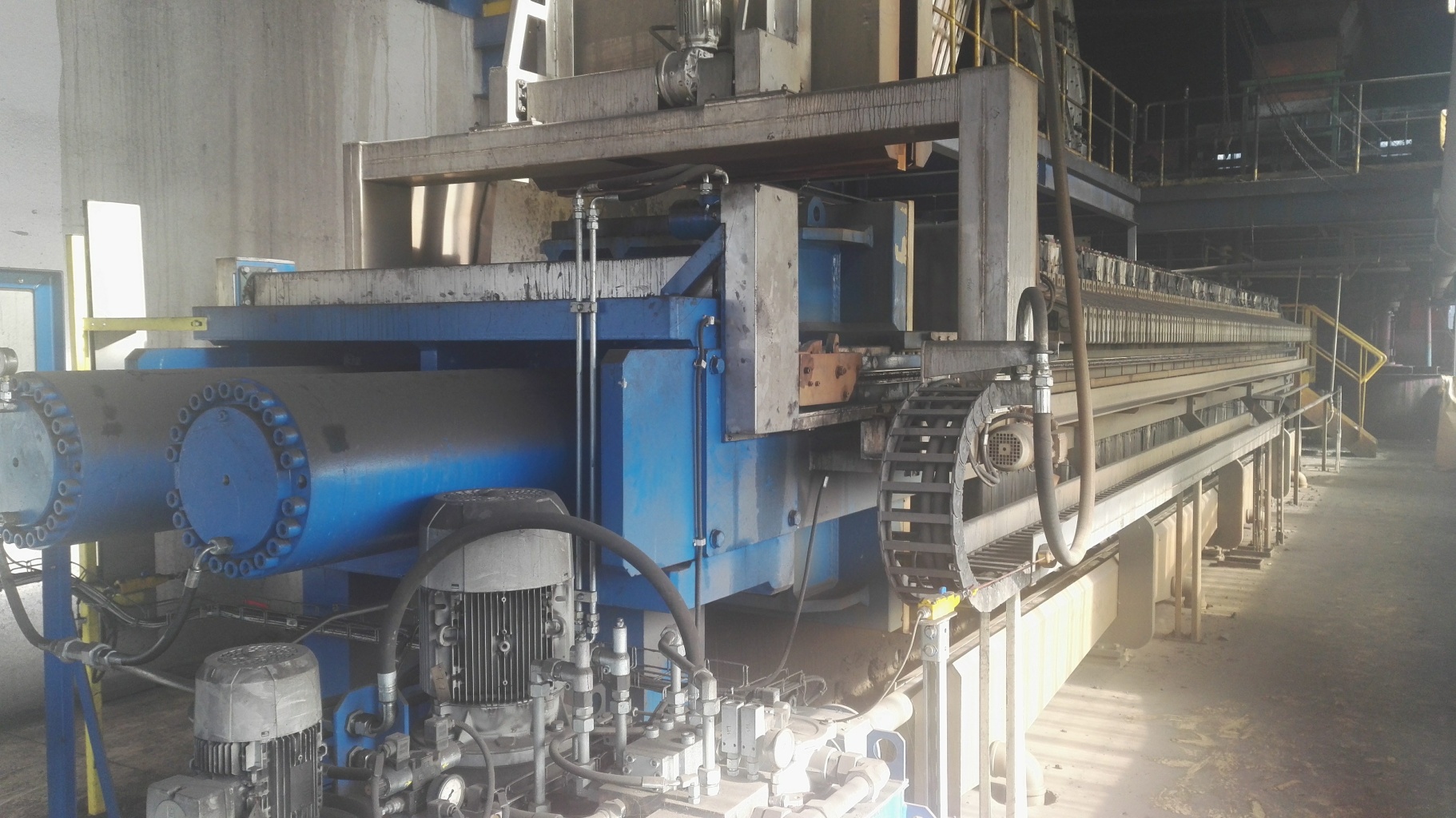

Filtrace a regenerace vody v uzavřeném okruhu separace uhlí a kameniva v závodu na likvidaci haldy v Ostravě Heřmanicích. Separace je prováděna mokrou cestou aby se zabránilo nadměrnému prášení do okolí. Odpadní voda z technologie s vysokým obsahem uhelného prachu a hlušiny je jímána do usazovacích nádrží. Usazený kal je náseledně přečerpáván a filtrován na dvou kalolisech.

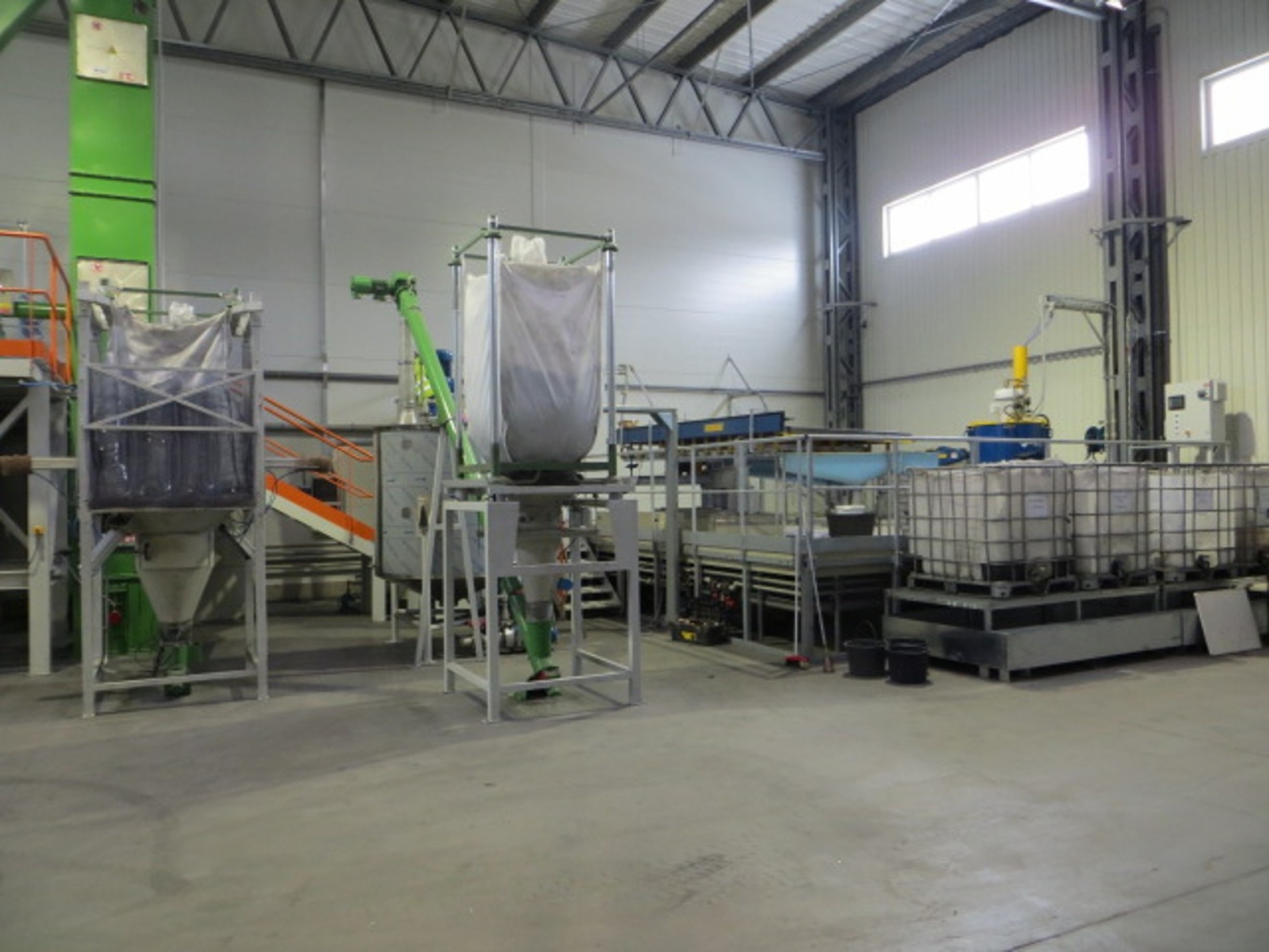

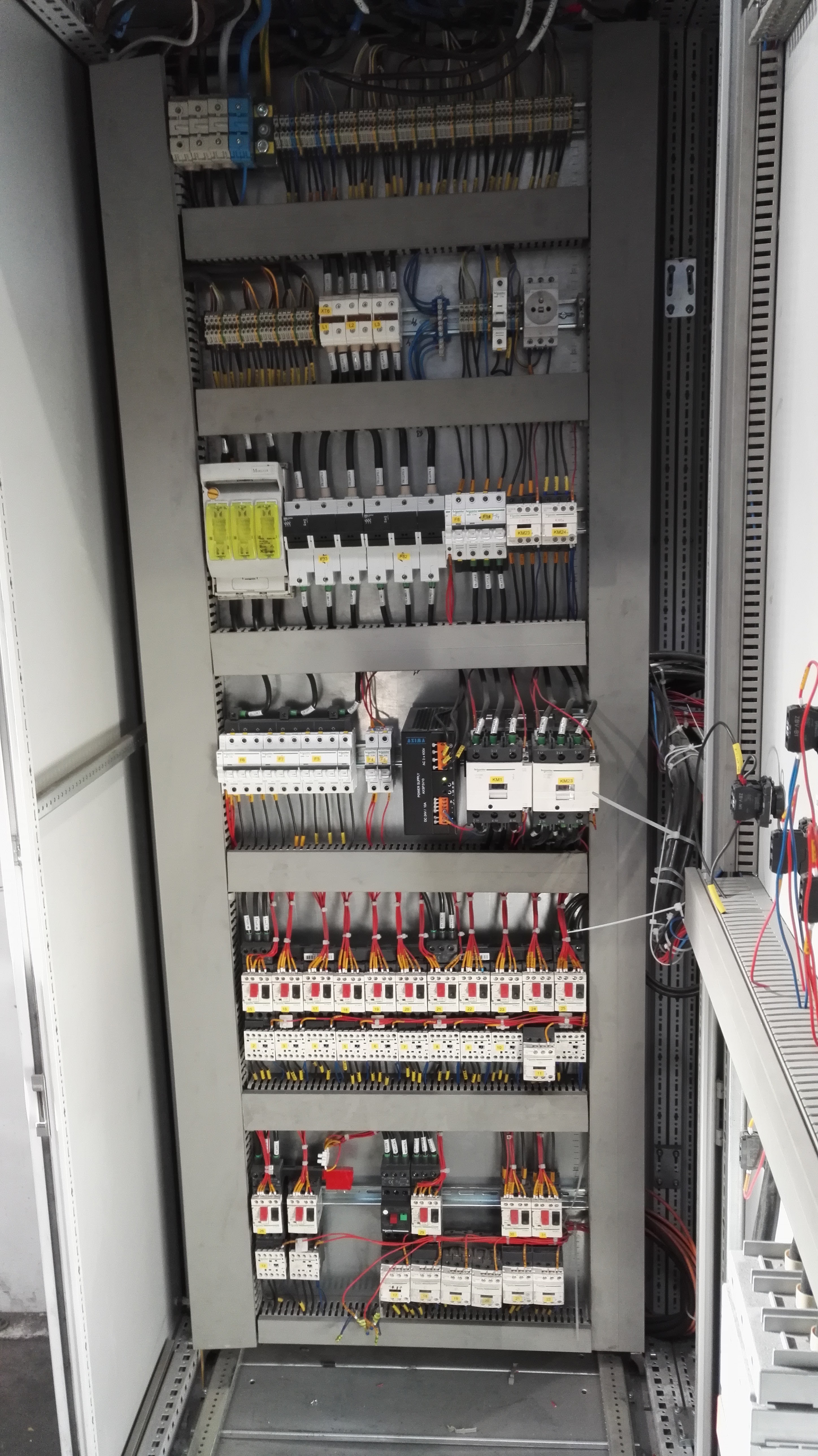

Separační linka v Jihlavě

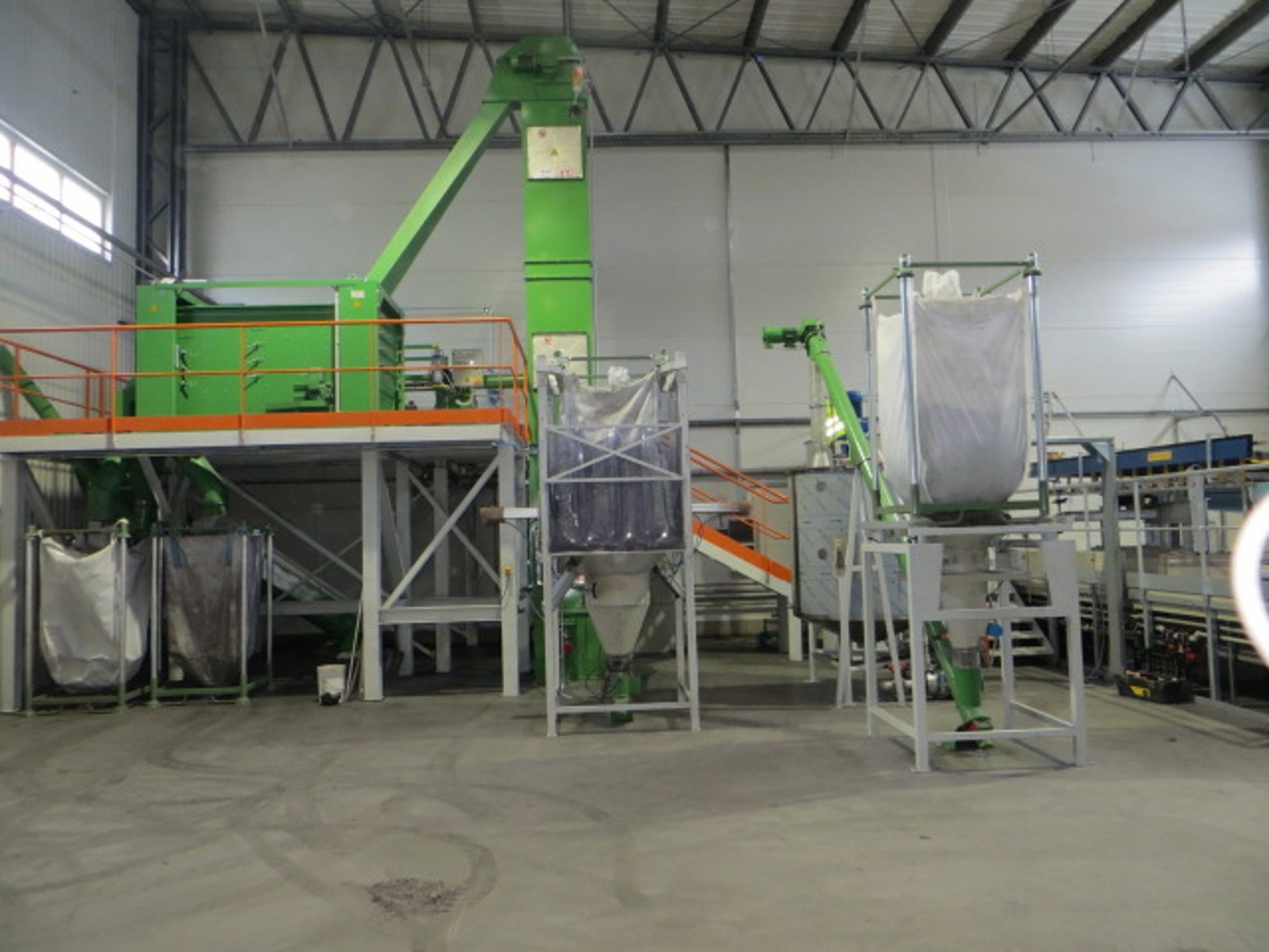

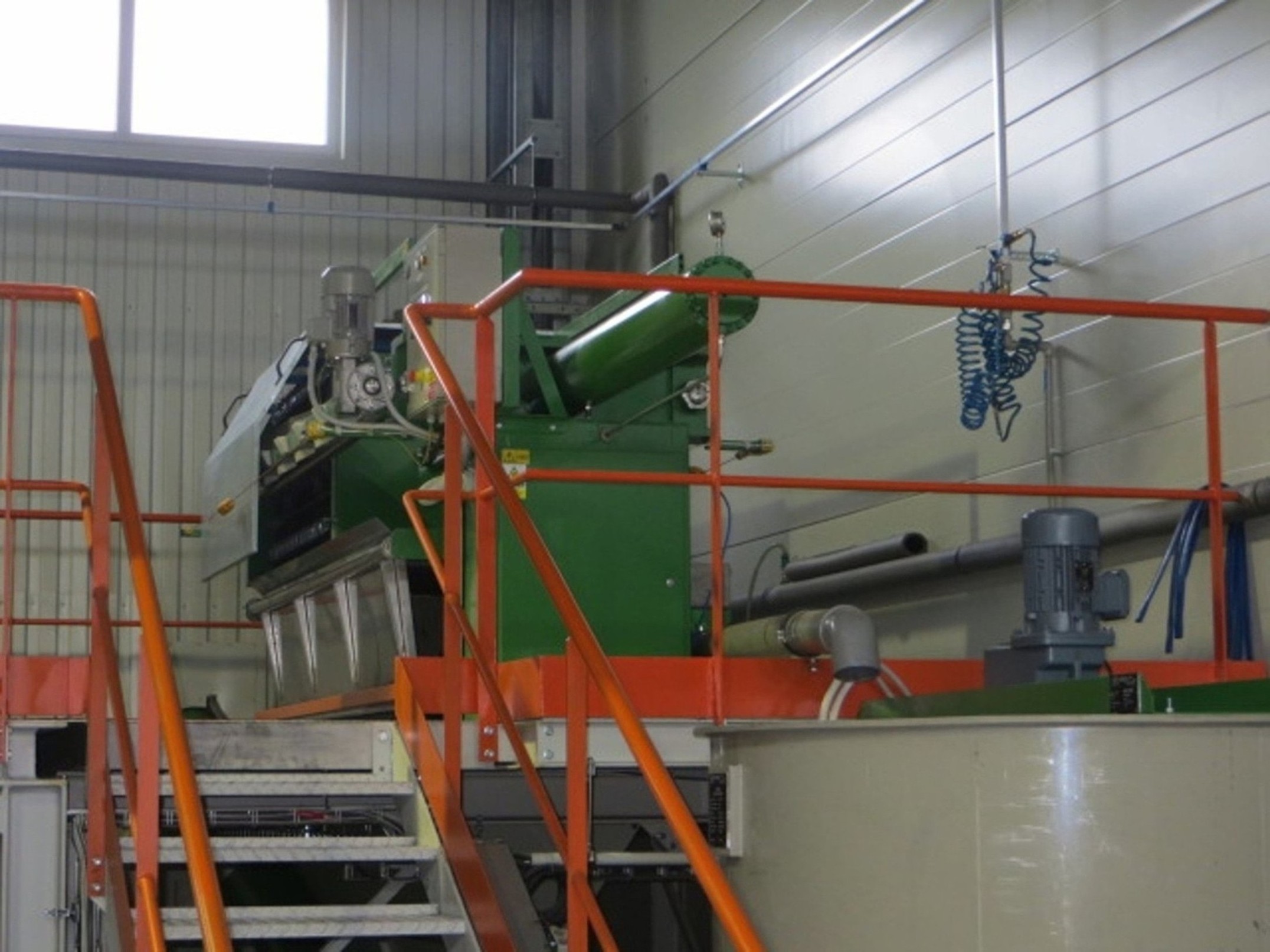

Linka na separaci cenných kovů v závodě v Jihlavě. Na lince jsou mokrou cestou separovány cenné kovy na vodním splavu a odstředivce. Voda se zbylým odpaním materiálem je filtrována na kalolisu. Realizováno bylo kompletní řízení celé linky.
